Описание

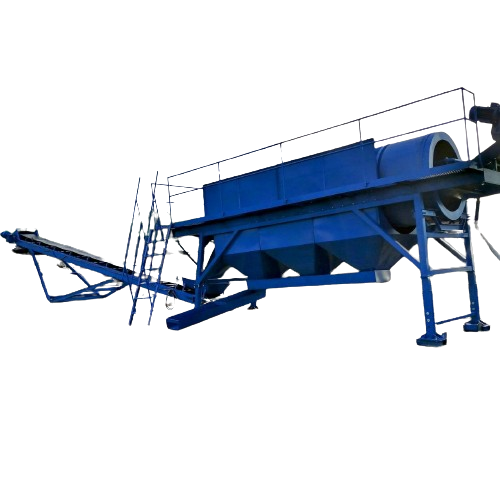

ГРАВИЕМОЙКА 696 ДТ
ОБОРУДОВАНИЕ ДЛЯ МОЙКИ ЩЕБНЯ

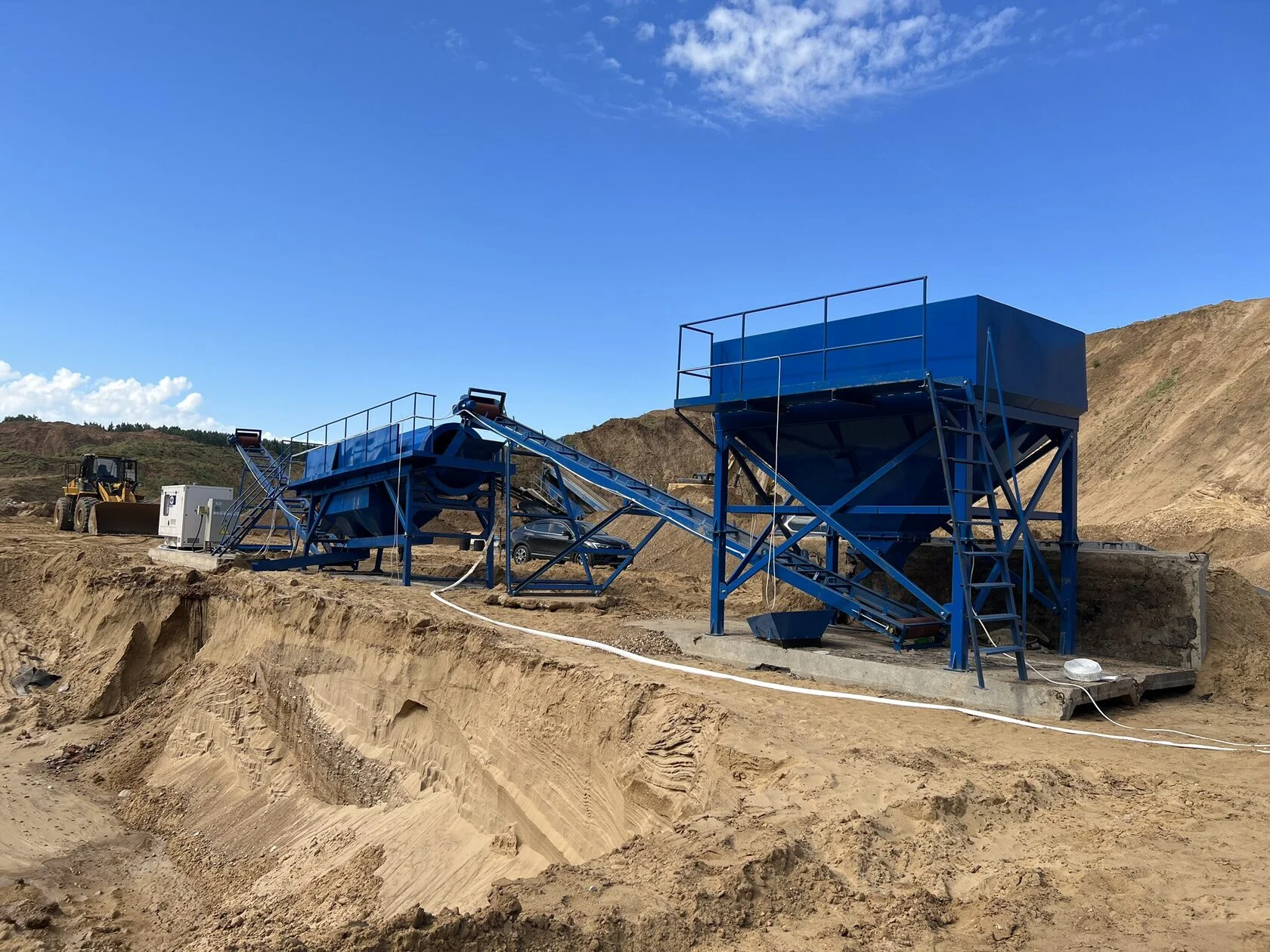

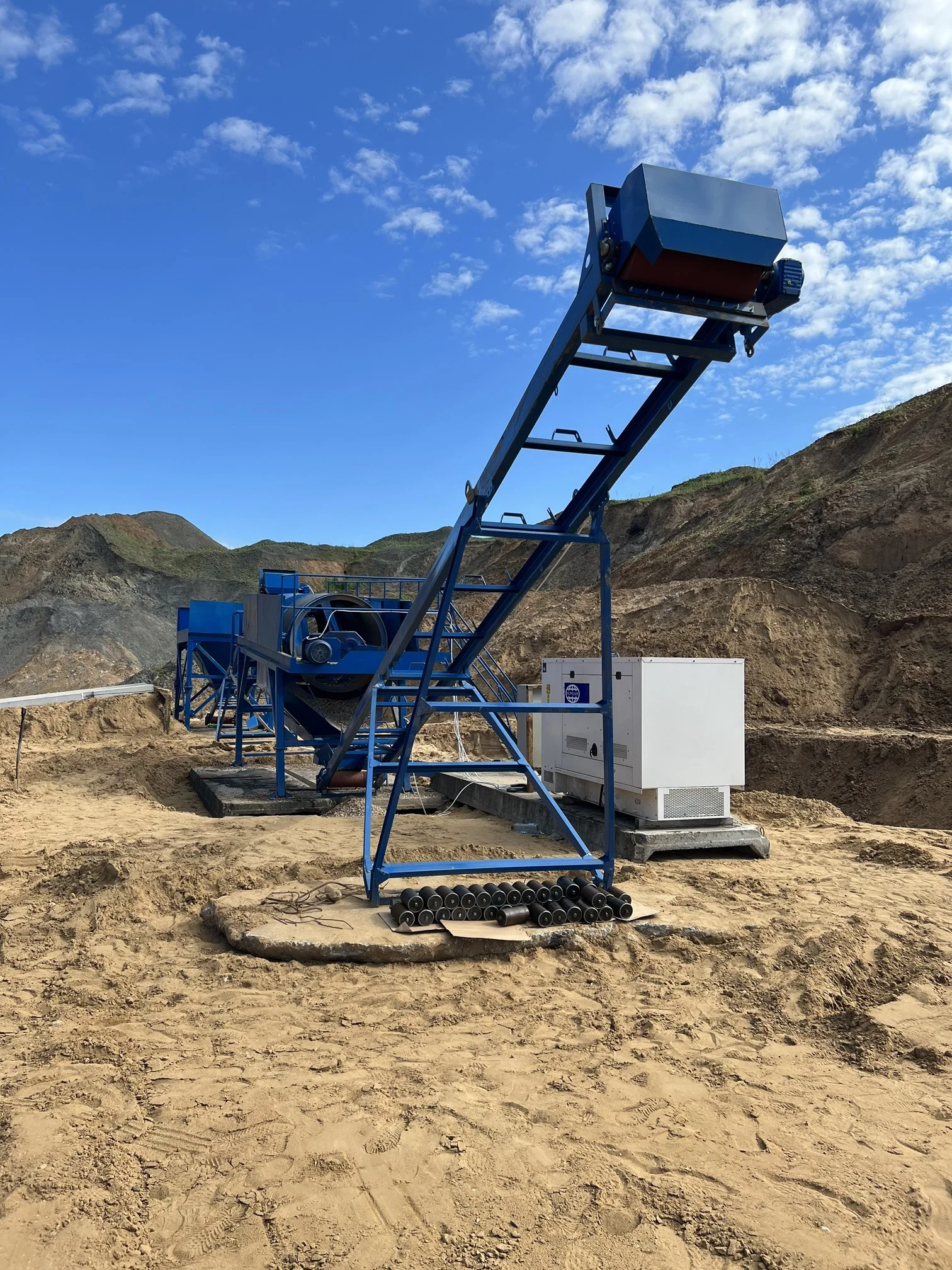

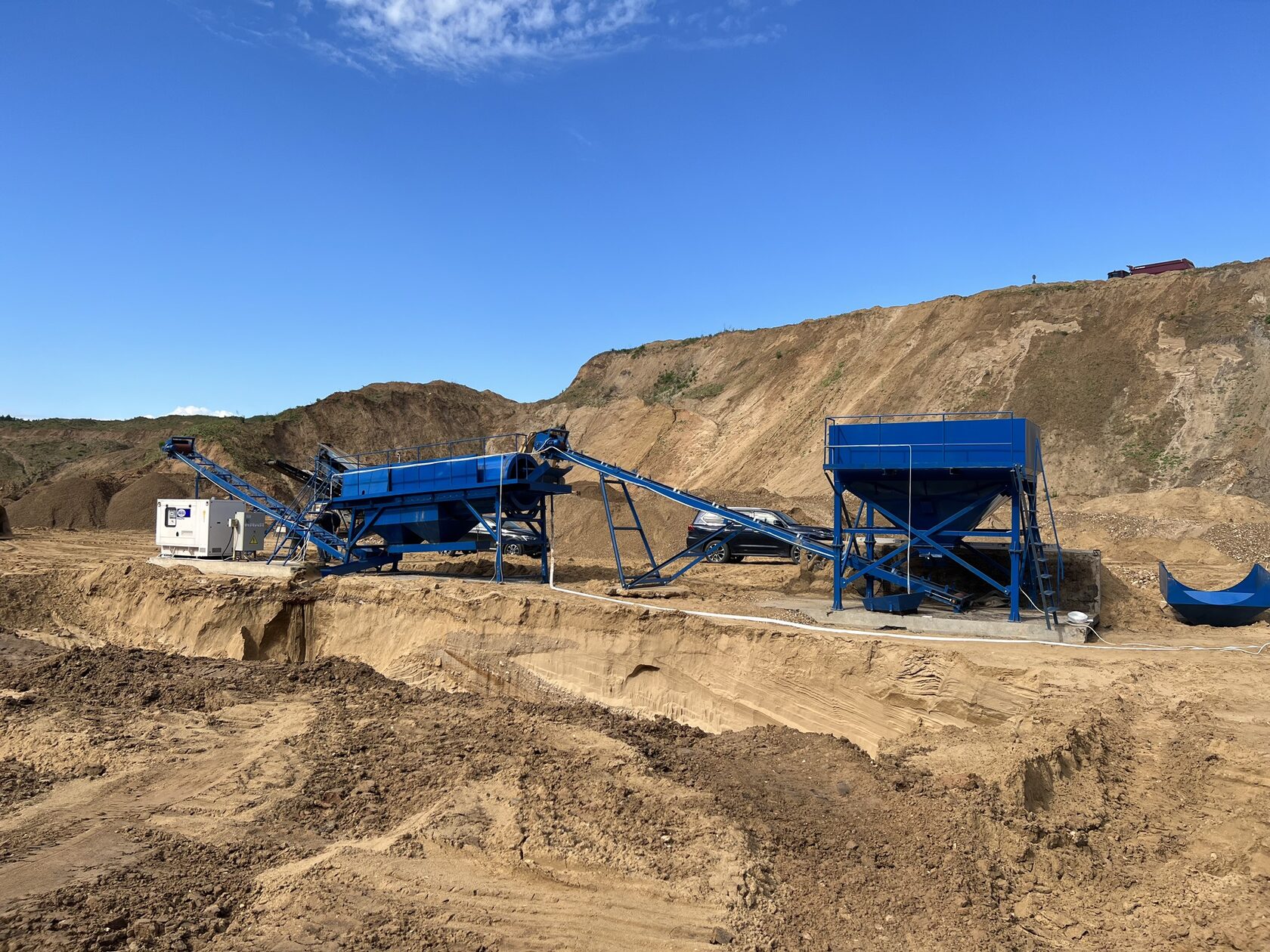

Комплекс для мойки гравия предназначен для очистки загрязнённого щебня и гравия от глинистых включений, пыли. Одновременно с промывкой происходит разделение исходного материала на фракции различного размера, поэтому устройство в сочетании с транспортерами, системой управления, бункером, системой водозабора также можно называть комплексом для сортировки и мойки гравия.

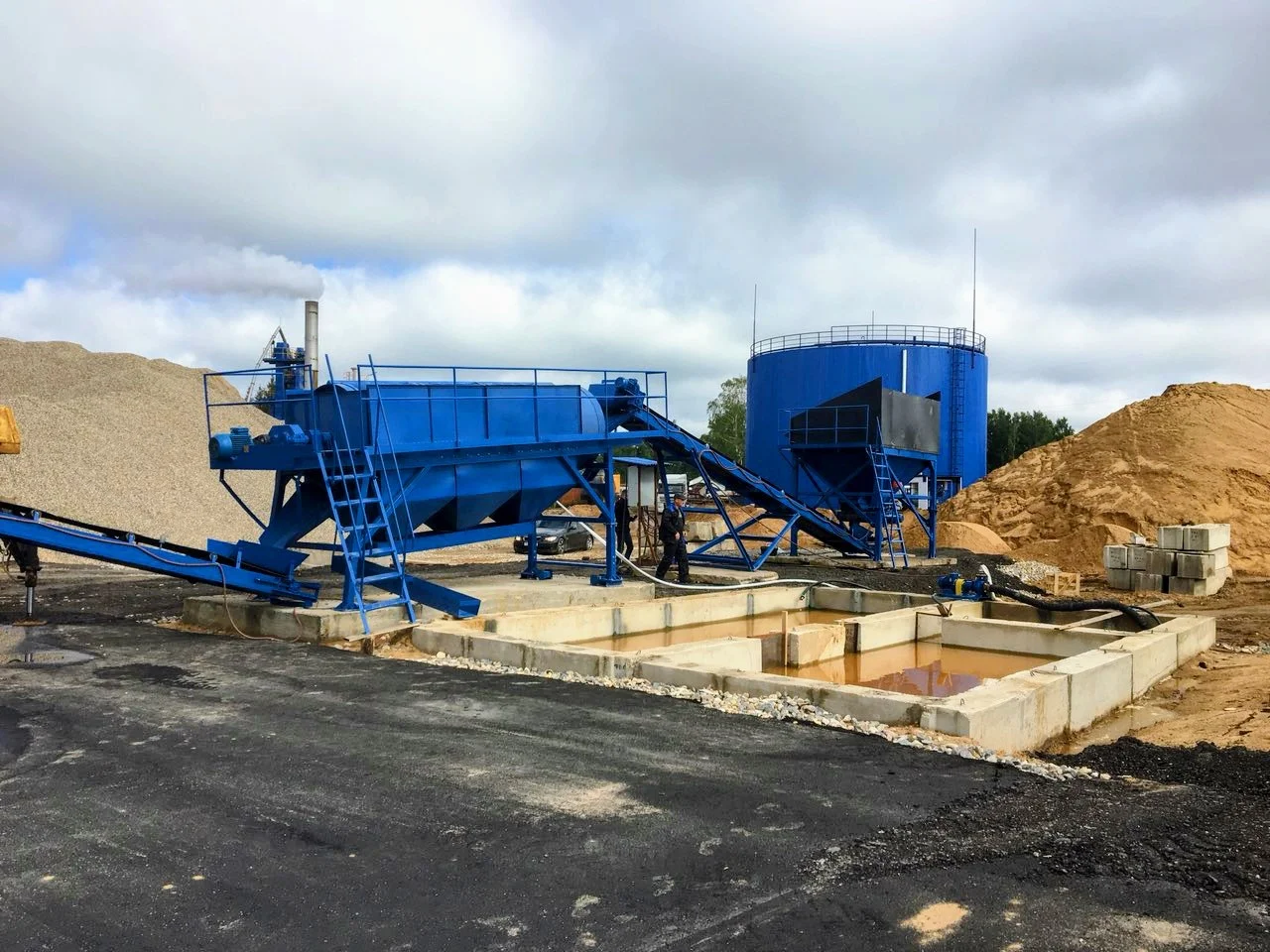

На гравиемойке с установленными по желанию заказчика разными ситами можно выделить на выходе от одной до трех фракций промытого гравия, щебня. Следует заострить внимание на отводе воды от комплекса для мойки гравия. Водоотводный канал необходимо делать глубиной до одного метра, укрывать его щитами и очищать от льда и снега.
ГРАВИЕМОЙКА БАРАБАННЫЕ
ПРОИЗВОДИТЕЛЬНОСТЬЮ до 100 т/час

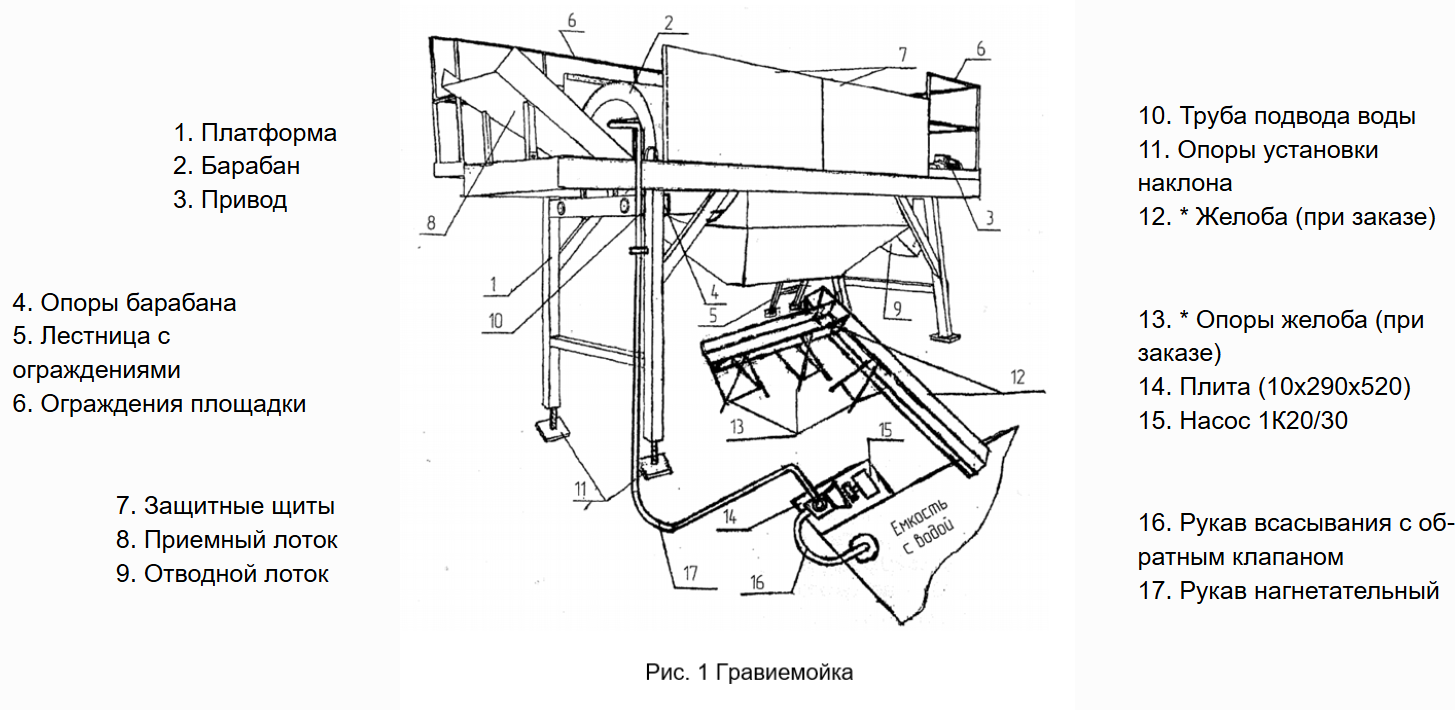

УСТРОЙСТВО ГРАВИЕМОЙКИ 696 ДТ

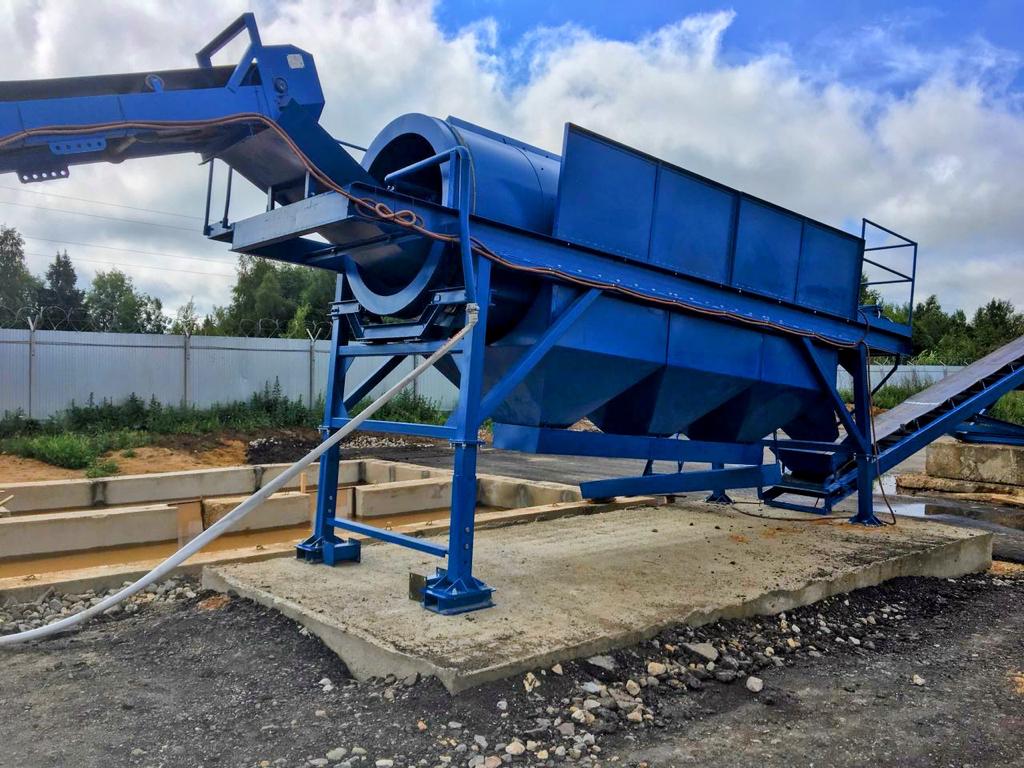

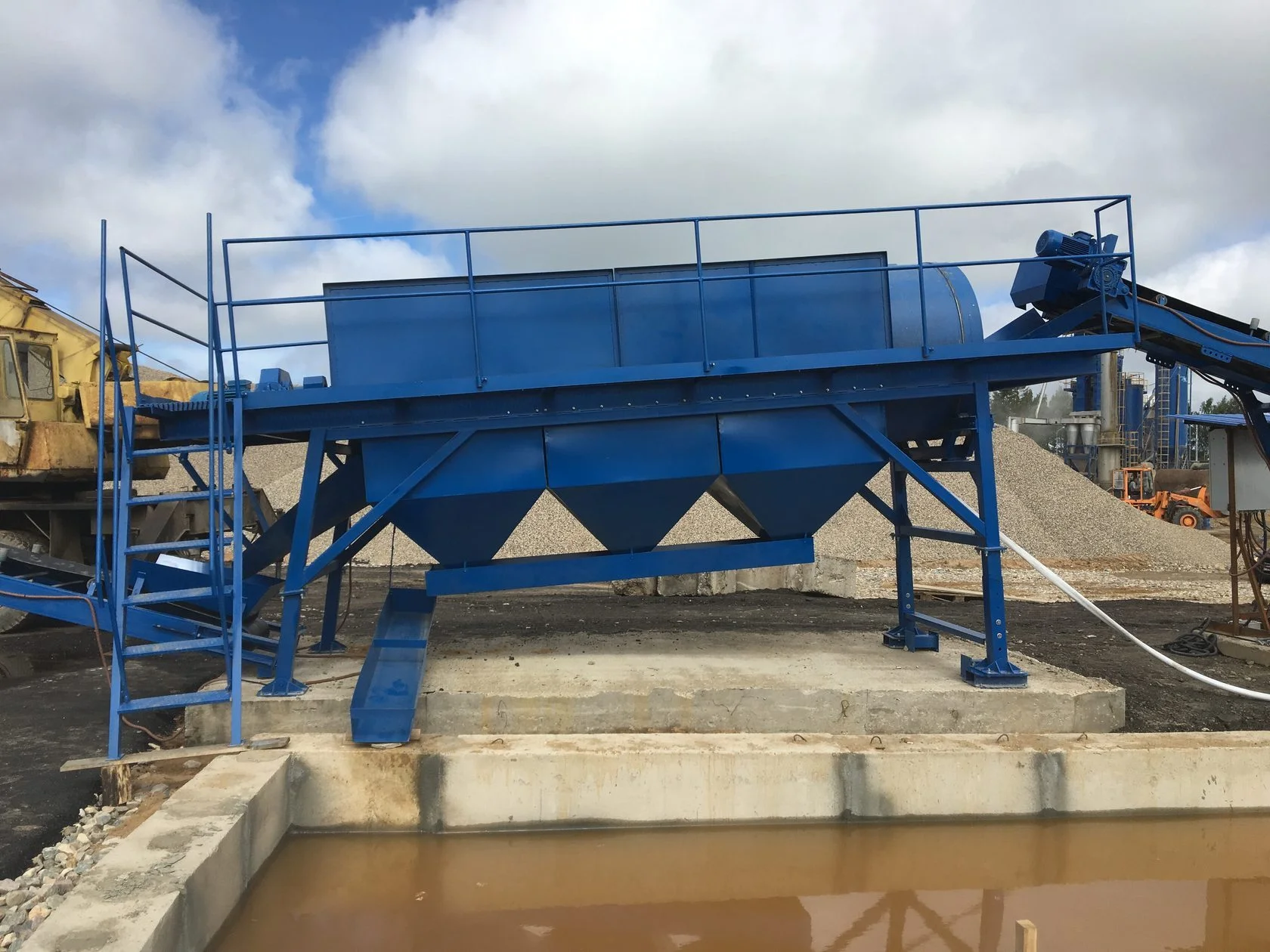

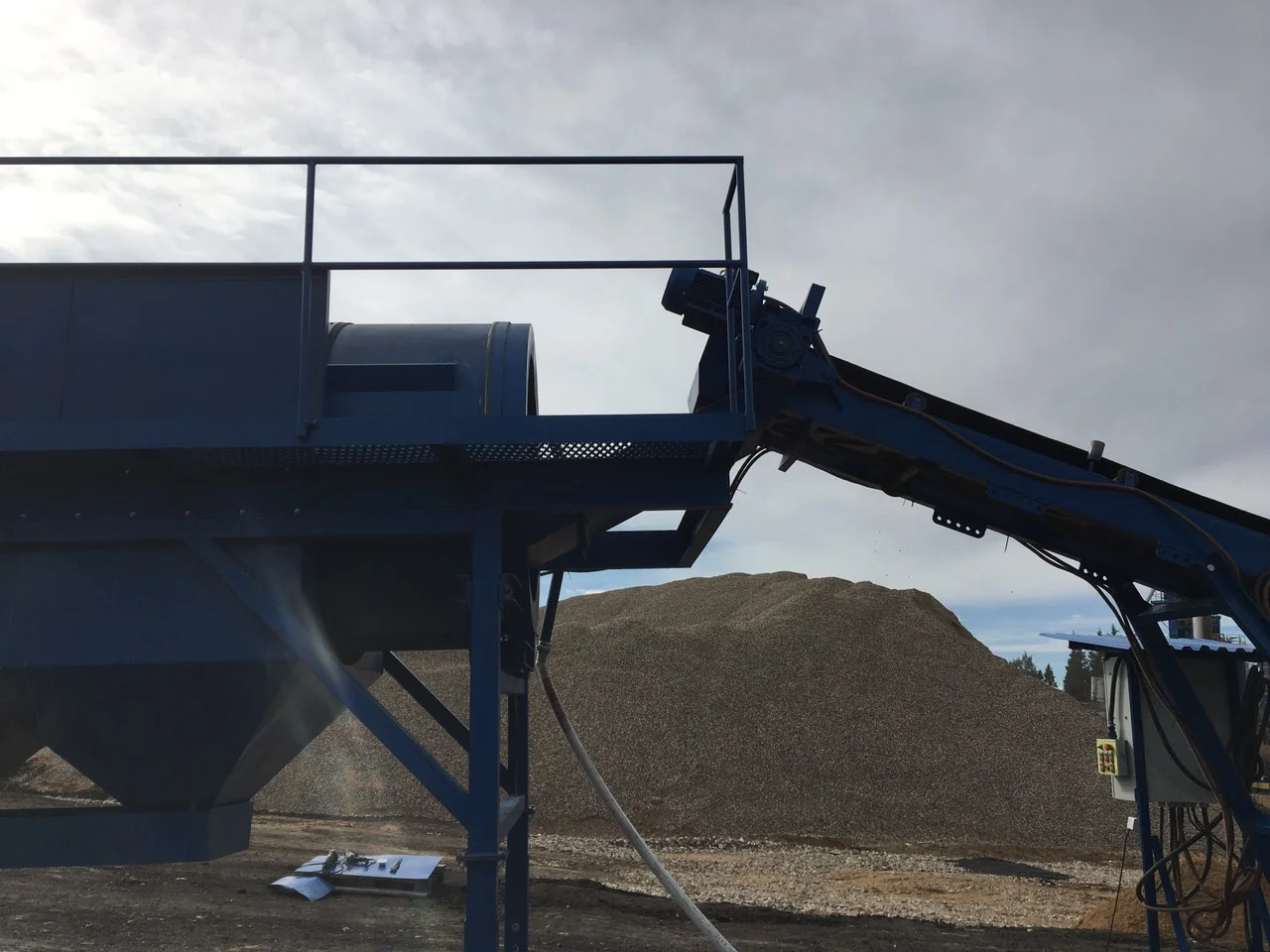

Гравиемойка барабанная 696ДТ состоит из платформы и установленных на ней барабана и привода.

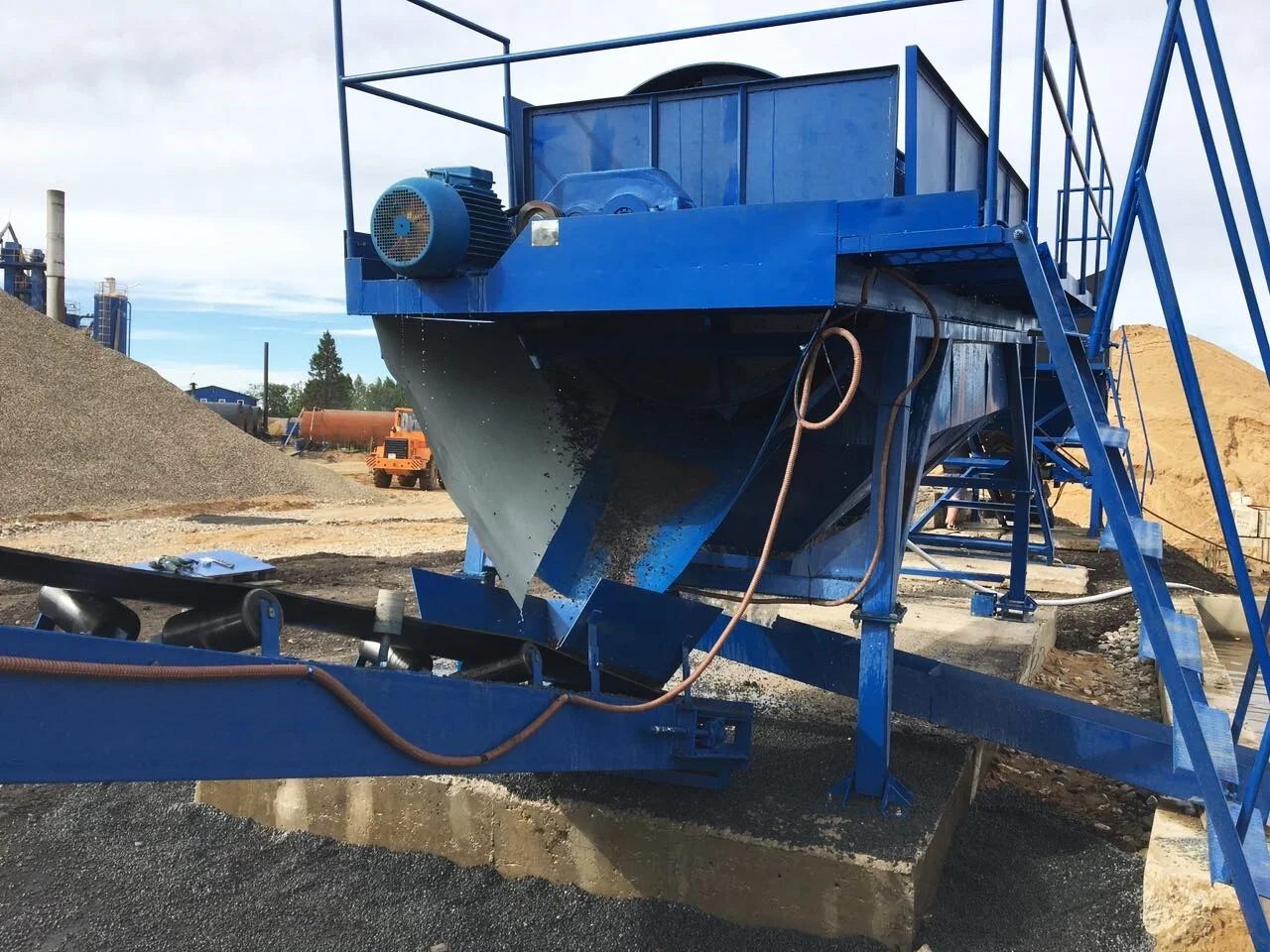

➠Вращение на барабан передается от электродвигателя привода через редуктор
➠Редуктор соединен с электродвигателем клиновыми ремнями, а барабан с редуктором – втулочно пальцевой муфтой через подшипниковый узел
➠Вторая сторона барабана опирается на ролики с подшипниками
➠Барабан огражден защитными щитами, крепящимися к платформе болтовыми соединениями
➠Вода в барабан подается по трубам, соединенным между собой фланцами
➠Площадка для обслуживания ограждена трубчатыми ограждениями, устанавливающимися во втулки, приваренные к платформе и стопорящиеся болтами
➠Угол наклона регулируется подъёмом 2-х пяток, приваренных к стойкам платформы.
➠Вращение на барабан передается от электродвигателя привода через редуктор
➠Редуктор соединен с электродвигателем клиновыми ремнями, а барабан с редуктором – втулочно пальцевой муфтой через подшипниковый узел
➠Вторая сторона барабана опирается на ролики с подшипниками
➠Барабан огражден защитными щитами, крепящимися к платформе болтовыми соединениями
➠Вода в барабан подается по трубам, соединенным между собой фланцами
➠Площадка для обслуживания ограждена трубчатыми ограждениями, устанавливающимися во втулки, приваренные к платформе и стопорящиеся болтами
➠Угол наклона регулируется подъёмом 2-х пяток, приваренных к стойкам платформы.
Исходный материал (щебень, гравий, неочищенная руда и пр.) подаётся в верхнюю часть вращающегося барабана, чистый отмытый материал выгружается из нижней его части. При установке на секции барабана разных сит, последняя может помимо мойки выполнять дополнительно функцию сортировки исходного материала на фракции (от 1-й до 3-х).
КОМПЛЕКТ ПОСТАВКИ ГРАВИЕМОЙКИ
- Платформа с барабаном и приводом – 1 шт.
- Лестница – 1 шт.
- Ограждение лестницы – 2 шт.
- Ограждение площадки – 2 шт.
- Щиты – 4 шт.
- Труба с фланцем- 2 шт.
- Фланец – 1 шт.
- Желоб – 2 шт.
- Опоры желоба – 3 шт.
- Сетка Р4-1,6(1250×1470) – 6 шт.
- Прокладка резиновая (5x110x110)- 2 шт.
- Болт М16×80 – 4 шт.
- Гайка М16 – 4 шт.
- Шайба 16 – 8 шт.
- Шайба 16.65Г- 4 шт.
- Плита (10x290x520) – 1 шт.
- НасосК20/30 -1 шт.
- Рукав всасывания с обратным клапаном – 1 шт.
- Рукав нагнетательный -1 шт.
- Руководство по эксплуатации -1 шт.
